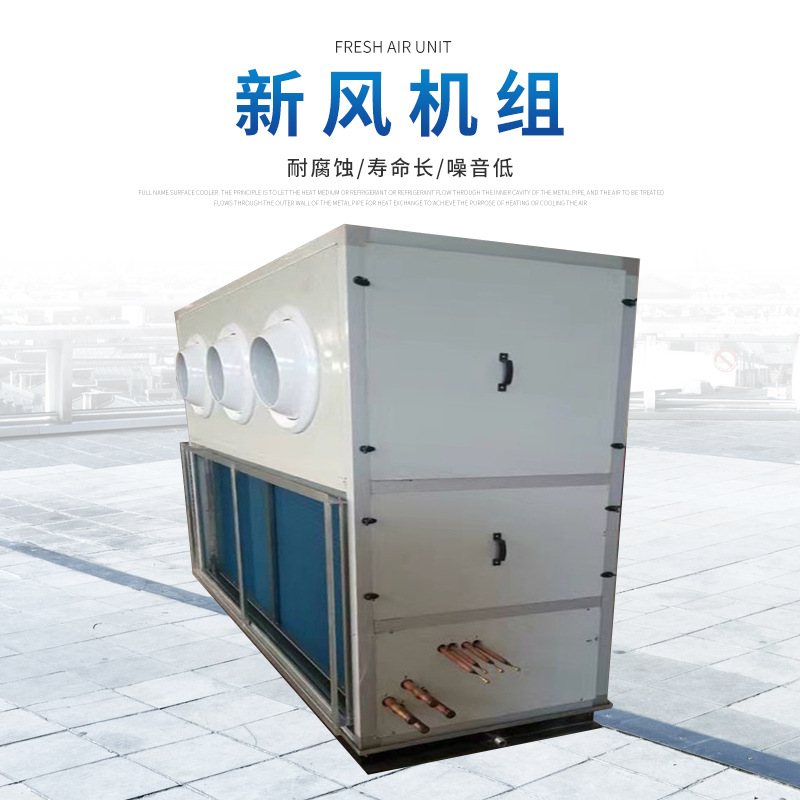

产品名称：新风机组

立即咨询

13254161692_197741401 13080863287_197741401 13039438615_197741401 13254143932_197741401 13196909448_197741401

吊顶式空调机组技术参数表
型号	风量（m3/h）	余压（Pa）	冷量KW		热量KW		功率KW	噪音db(A)	重量Kg
型号	风量（m3/h）	余压（Pa）	回风工况	新风工况	回风工况	新风工况	功率KW	噪音db(A)	重量Kg
BFP-12WD	1200	180	6.7	13.5	11.4	16.8	0.25	54	80
BFP-12XWD	1200	150	8.3	17.8	15.4	19.6	0.25	54	85
BFP-15WD	1500	180	8.4	16.9	14.3	21	0.32	55	98
BFP-15XWD	1500	150	10.4	22.3	19.3	24.5	0.32	55	109
BFP-20WD	2000	200	11.2	22.5	19.1	28	0.37	56	115
BFP-20XWD	2000	160	13.9	29.7	25.7	32.7	0.37	56	126
BFP-25WD	2500	2200	14	28.2	23.8	35	0.45	57	129
BFP-25XWD	2500	180	17.3	37.1	32.1	40.8	0.45	57	142
BFP-30WD	3000	230	16.8	33.8	28.6	42	0.55	58	149
BFP-30XWD	3000	190	20.8	44.5	38.5	49	0.55	58	161
BFP-35WD	3500	200	19.6	39.4	33.4	49	0.75	58	154
BFP-35XWD	3500	160	24.3	51.9	44.9	57.2	0.75	58	169
BFP-40WD	4000	200	22.4	45.1	38.1	56	0.37*2	58	166
BFP-40XWD	4000	160	27.7	59.3	51.3	65.3	0.37*2	58	185
BFP-45WD	4500	220	25.2	50.7	42.9	63	0.45*2	59	175
BFP-45XWD	4500	180	31.2	66.8	57.8	73.5	0.45*2	59	191
BFP-50WD	5000	220	28	56.3	47.7	70	0.45*2	59	183
BFP-50XWD	5000	180	34.7	74.2	64.2	81.7	0.45*2	59	198
BFP-60WD	6000	230	33.6	67.6	57.2	84	0.55*2	60	196
BFP-60XWD	6000	190	41.6	89	77	98	0.55*2	60	218
BFP-70WD	7000	280	39.2	78.9	66.7	98	0.75*2	61	208
BFP-70XWD	7000	240	48.5	103.8	89.8	114.3	0.75*2	61	242
BFP-80WD	8000	300	44.8	90.1	76.3	112	0.75*2	61	232
BFP-80XWD	8000	260	55.5	118.7	102.7	130.7	0.75*2	61	265
BFP-90WD	9000	360	50.4	191.4	85.8	126	0.75*2	62	246
BFP-90XWD	9000	300	62.4	133.5	115.5	147	0.75*2	62	272
BFP-100WD	10000	400	56	112.7	95.3	140	1.1*2	63	268
BFP-100XWD	10000	360	69.3	148.3	128.3	163.3	1.1*2	63	282
BFP-120WD	12000	450	67.2	135.2	114.4	168	1.5*2	64	289
BFP-120XWD	12000	400	83.2	178	154	196	1.5*2	64	325
BFP-150WD	15000	450	84	169	143	210	1.8*2	66	321
BFP-150XWD	15000	400	104	222.5	192.5	245	1.8*2	66	365
备注 1.表中数据为《组合式空调机组》GB/T14294-2008国家标准规定的工况下测定值制冷工况：室内干球温度27℃，湿球温度19.5℃，进出水温度7/12℃ 制热工况：室内干球温度15℃，进水温度60℃，出水温度50℃ 2.表冷器、加热器排数要根据客户的实际工况选型 3.空调机组的尺寸可根据客户要求定制

吊顶式柜机尺寸表
型号	A	B	C	出风口		回风口		H	R	Q	D	K
型号	A	B	C	E	F	M	L	H	R	Q	D	K
BFP-12WD	950	750	560	250	200	335	585	/	11/2"	3/4"	320	60
BFP-15WD	950	850	560	250	200	335	685					60
BFP-20WD	950	950	560	320	200	335	785					60
BFP-25WD	950	1100	650	320	200	335	935					60
BFP-30WD	1040	1100	650	400	200	335	1035				360	60
BFP-35WD	1040	1200	600	320	200	335	1135					60
BFP-40WD	950	1400	600	320	200	335	1235	380				60
BFP-45WD	950	1500	600	320	200	355	1335	430	2"		385	80
BFP-50WD	1040	1600	650	320	200	355	1435	480			385	80
BFP-60WD	1040	1800	650	400	200	455	1635	500		1"	420	80
BFP-70WD	1100	1900	650	400	250	455	1735	550				80
BFP-80WD	1100	2100	650	400	250	455	1935	650				80
BFP-90WD	1100	2200	700	450	250	475	2035	650			460	80
BFP-100WD	1100	2250	780	450	300	535	2135	700			498	80
BFP-120WD	1100	2600	780	500	320	535	2435	800			498	80
BFP-150WD	1100	2800	850	710	32O	605	2635	950	21/2"	11/4"	536	80
