产品名称:不锈钢表冷器

立即咨询

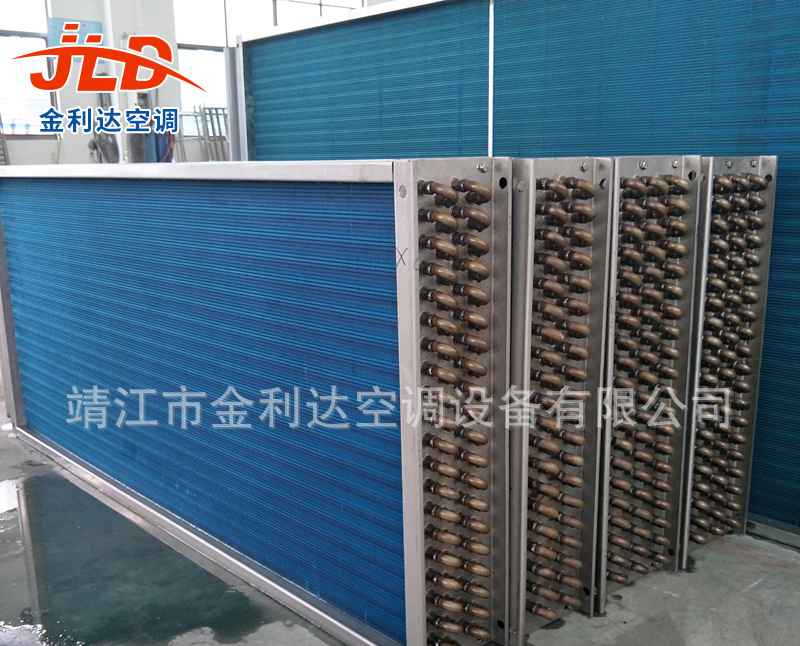

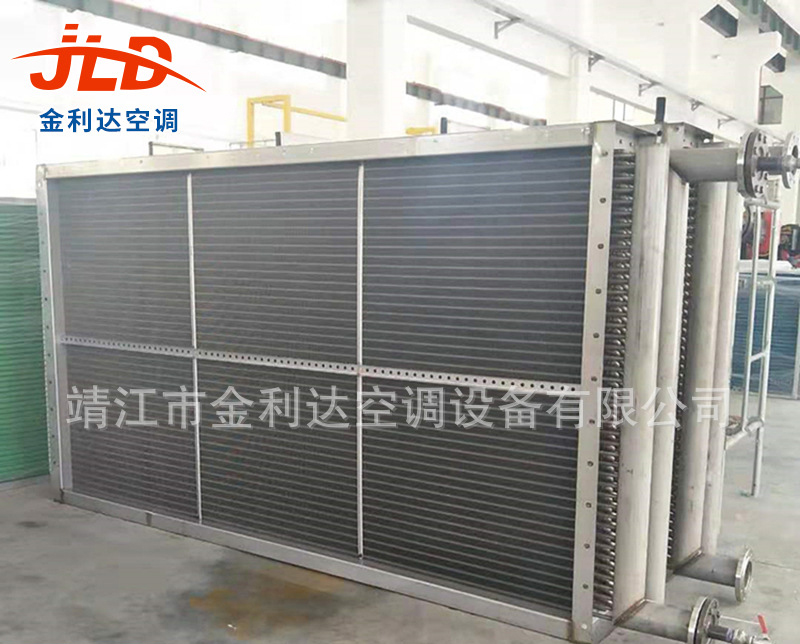

不锈钢表冷器

13210477201_197741401 (1)    13039420123_197741401    13080569655_197741401    13172931038_197741401    13196909448_197741401

一:说明:

BTL型表冷器,采用了机械涨管和波纹二次翻边不锈钢肋片结构型式,机械涨管使不锈钢管与肋片接触紧密,提高传热系数。结构型式、再加上独特的水路行程,管距,片距设计合理,使得该换热器具有传热性能好,空气阻力小,结构紧凑等特点。它可广泛应用于电子、化工等有腐蚀性的项目中,是空气处理机组、空冷器、烟气净化、热回收的理想的配套产品,焊接采用氩气焊接,确保耐压>2.5Mpa。

二:主要规格有:

铜管直径(mm)孔距(mm)排距(mm)翅片规格片距(mm)
ф15.883833不锈钢翅片、亲水铝翅片或铜翅片2.5-3.4

三:型号说明

BTL型编号方法为:例BTL4×24×1500(Z)2.7

BTL————型号

4————排数N:2.3.4.6.8.10.12

24————表面管数n≤60

1500————表面管长A≤5000mm

(Z)——气流方向左(Z为左Y为右,面对进风面)

2.7 ————片距t=2.7

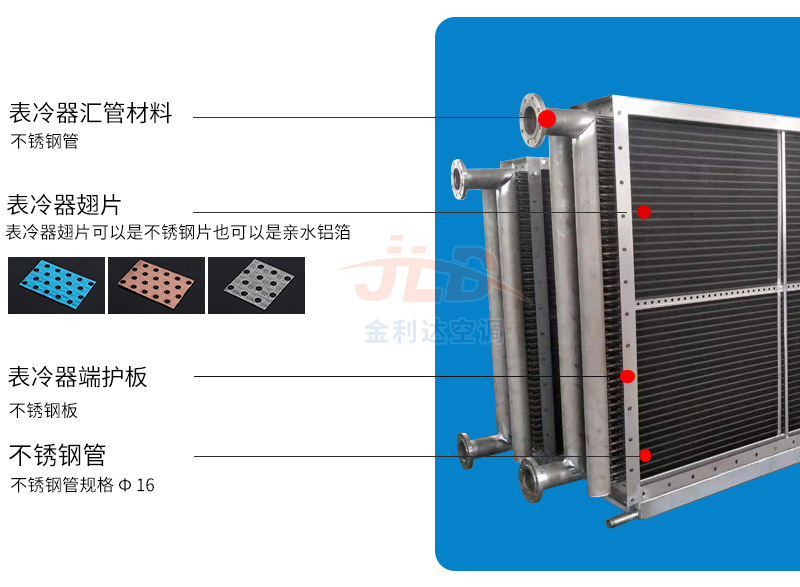

四:表冷器材料及类型的选择

1. 表冷器汇管材料:304/316L不锈钢管,
2. 表冷器翅片材料: a.普通铝箔,b.亲水铝箔,c.铜箔,d. 不锈钢片
3. 表冷器端板、护板:304/316不锈钢板,

五:表冷器的安装及使用:

1.表冷器表冷器与外部管路连接须采用软连接,方便维修和更换,
2.表冷器底部须设不锈钢积水盘,水盘凝结水管须设存水弯,存水弯高度根据风压确定,
3.表冷器最高点设放气阀,最低点设排水阀,
4.冬季气温低于5度时应通热水,如冬季不用须用高压空气盘管内的水排尽,以免结冰冻裂铜管。
5.表冷器表面应定期用高压水枪冲洗表面积尘,以防堵塞影响通风及制冷效果
6.表冷器不锈钢管内应定期清洗除垢,
